Thermographie
Qu’est-ce que la thermographie ?
La thermographie est une technique de mesure qui réalise à distance une image thermique de la surface d’un objet qui doit être inspecté, p. ex. une installation électrique.
Principe :
Son principe est basé sur la collecte des radiations thermiques émis par les objets.

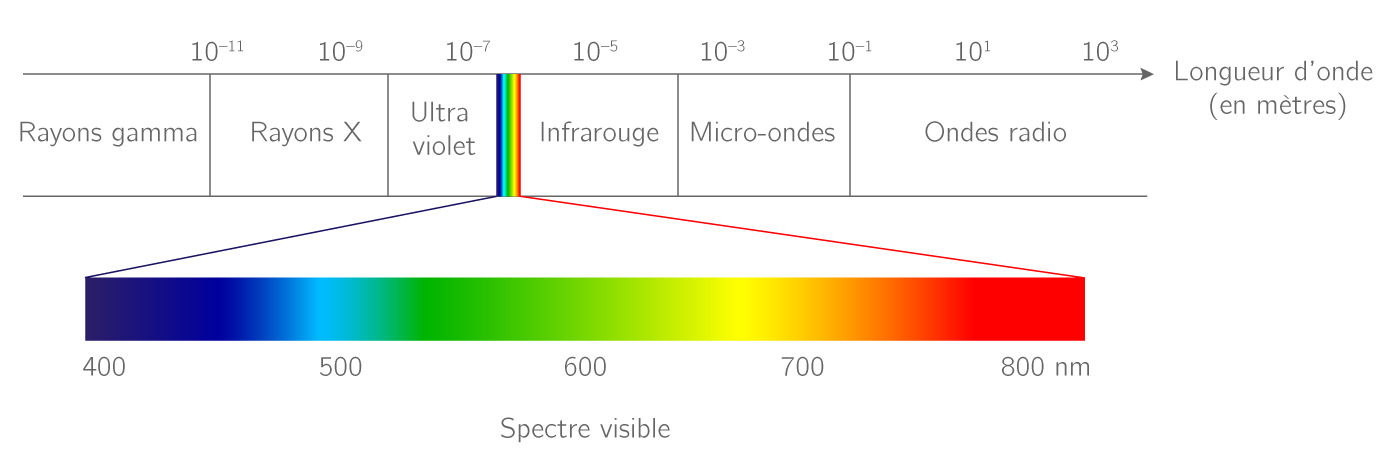

L’infrarouge est une onde électromagnétique, dont le nom signifie « en dessous du rouge » (du latin infra : « plus bas »), car ce domaine prolonge le spectre visible du côté du rayonnement de fréquence la plus basse, qui apparaît de couleur rouge.
L’infrarouge est associé à la chaleur car, à température ambiante ordinaire, les objets émettent spontanément un rayonnement thermique dans le domaine infrarouge.

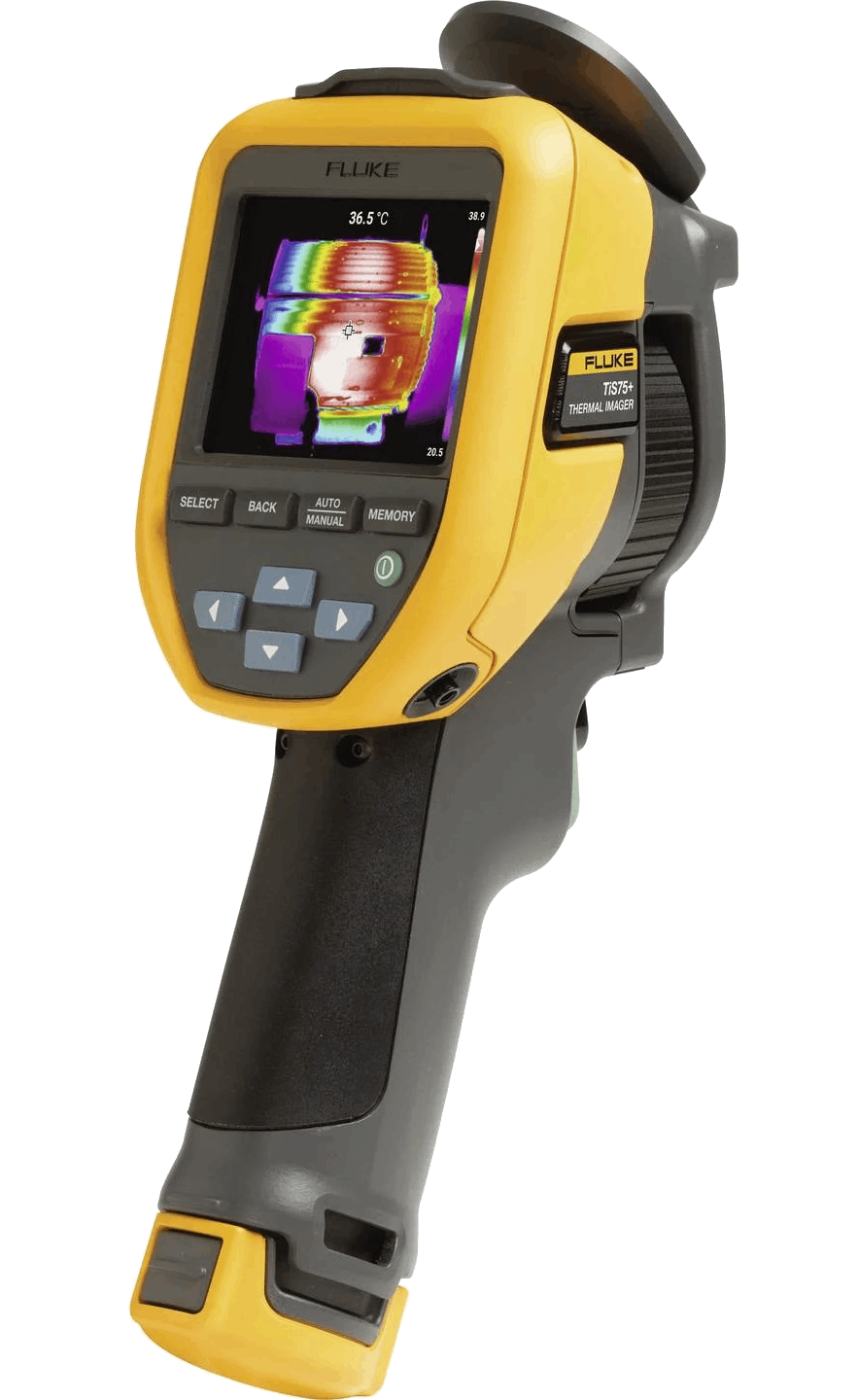

Caméra infrarouge :
Une caméra infrarouge est un appareil qui capte un rayonnement IR (infrarouge) et le restitue sous forme d’une image colorée.
Champ d’application :
Outil de maintenance préventive conditionnelle, la thermographie s’applique :
- Aux installations et équipements électriques
- Aux équipements mécaniques
- Aux équipements comportants des réfractaires (briques…)
- Aux équipements comportants des canalisations et/ou des isolations
- Au domaine du bâtiment

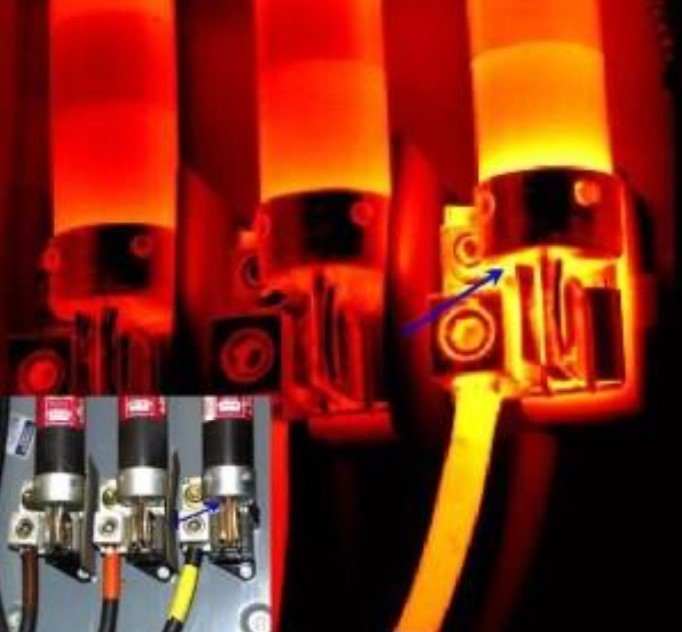

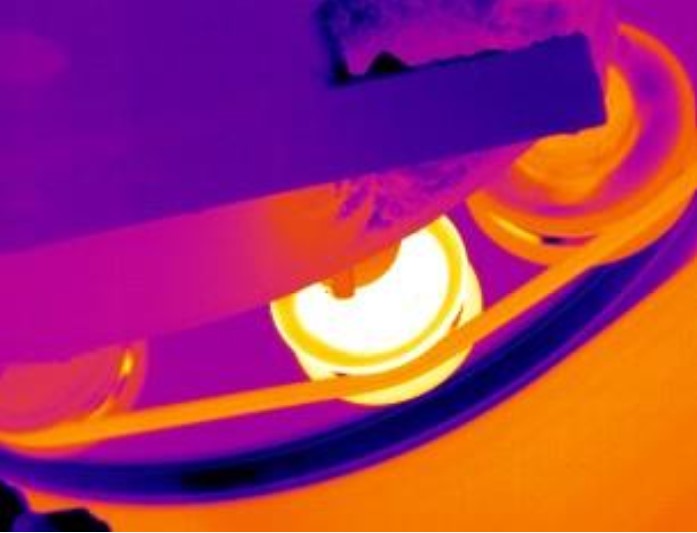

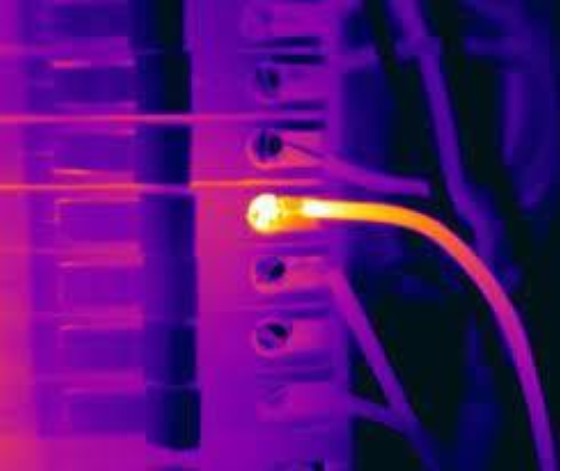

Exemple d’images obtenues :
Maintenance et température:
Pour des éléments mécaniques, l’élévation de température peut signifier une contrainte accrue, causée par des frottements, un ajustage ou une tolérance défectueux, un manque de lubrifiant.
En électricité, la thermographie infrarouge permet de détecter une élévation du niveau d’échauffement des équipements. Des composants ou raccordements défectueux peuvent être décelés et changés plus rapidement. Cette maintenance réduit les risques d’incendie et les arrêts coûteux de production.
Vidéo :
