Les capteurs de température thermocouples et thermistances

Ce type de capteur n’est pas du TOR (Tout Ou Rien), il n’y a pas de contact qui s’ouvre ou se ferme mais un courant, une tension ou une résistance qui varient en fonction de la température.

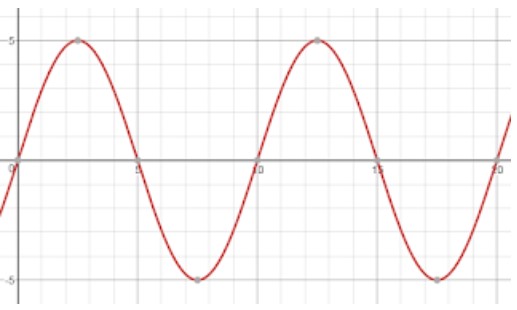

C’est de l’analogique

• Grandeur physique mesurée : température
• Image informationnelle : signal analogique

Thermistance :

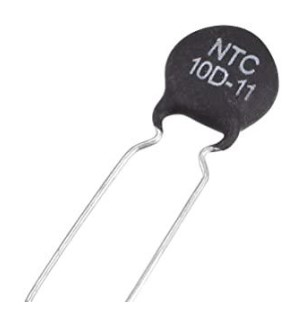

Une thermistance est un composant électronique dont la résistance électrique varie en fonction de la température.

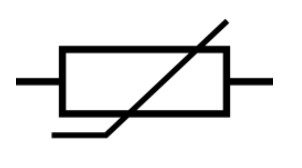

Symbole :

Classification :

On distingue deux types de thermistances : les CTN et les CTP.

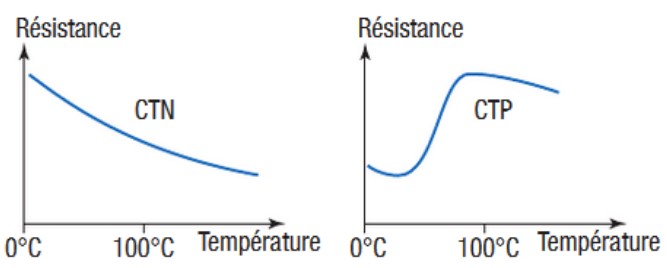

• Les CTN (Coefficient de Température Négatif, en anglais NTC, Negative Temperature Coefficient) sont des thermistances dont la résistance diminue, de façon relativement uniforme, quand la température augmente, et vice-versa.

• Les CTP (Coefficient de Température Positif, en anglais PTC, Positive Temperature Coefficient) sont des thermistances dont la résistance augmente avec la température.

Les PT100 :

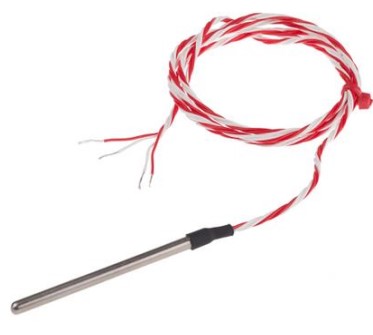

Les sondes PT100 ont une valeur ohmique qui varie proportionnellement à la température. Elles permettent de mesurer des températures de -100 à 400°C.

• Elle a une valeur de 100 Ohm à 0°C.
• La résistance augmente de 0,38 Ohm par degrés.
• t° max supportée par la sonde = +800°C
• t° min supportée par la sonde = -200°C

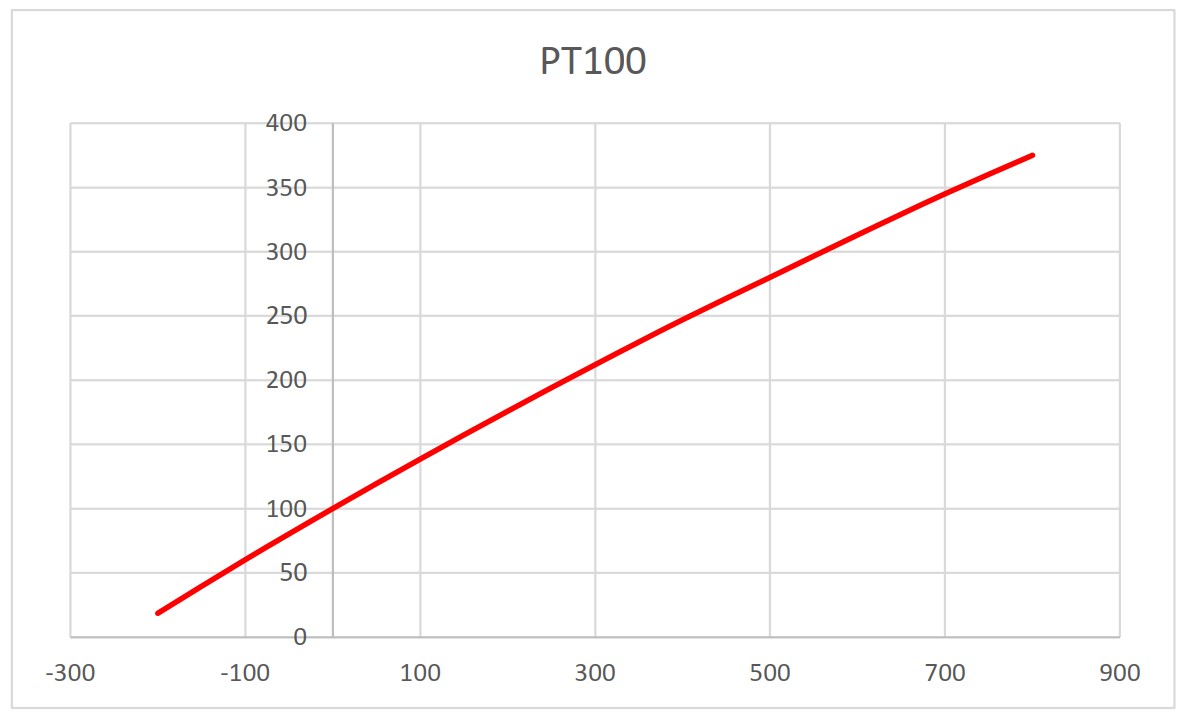

Tracé ci-dessous la droite caractéristique de la sonde PT100 :

Les sondes PT100 ont une valeur ohmique qui varie proportionnellement à la température. Elles permettent de mesurer des températures de -100 à 400°C.

Vidéo :

Thermocouple :

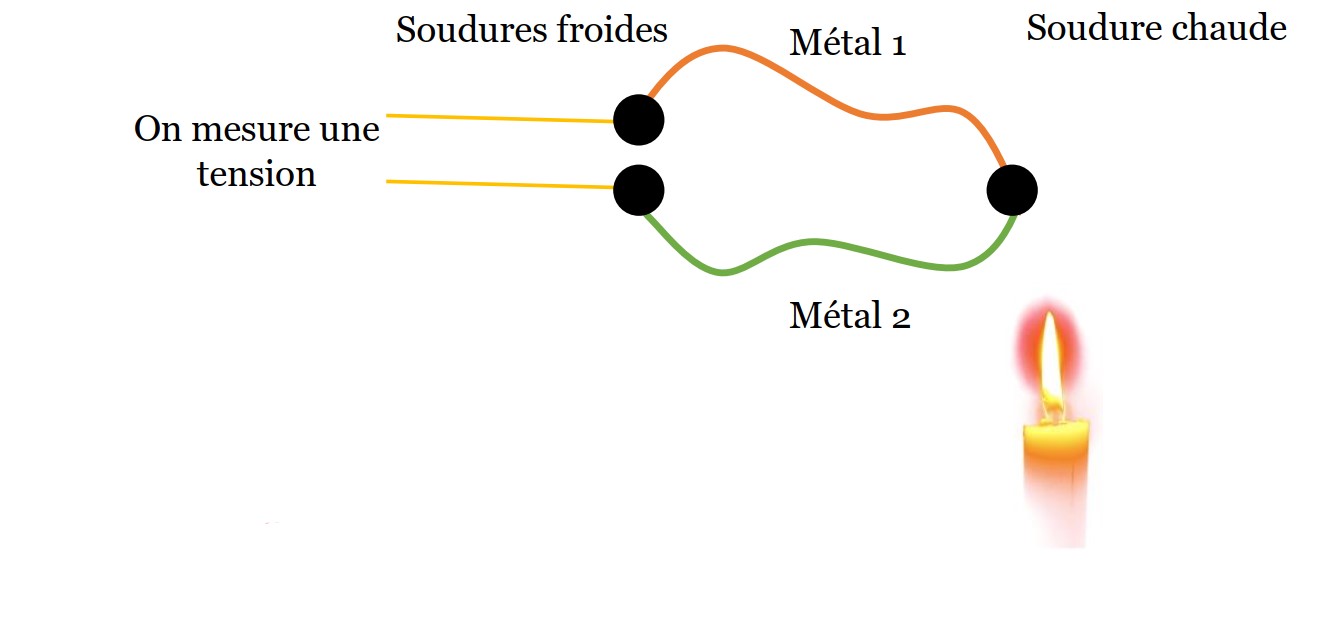

Un thermocouple est un couple de matériaux utilisé pour la mesure de la température.

Les thermocouples génèrent une tension qui varie en fonction de la température. Ils permettent de mesurer des températures allant jusqu’à 750°C (type J) ou 1100°C (type K).

Vidéo :

Utilisation :

Les sondes PT100 et les thermocouples permettent de mesurer précisément la température. Ils doivent être reliés à un régulateur électronique de température.

Montage :

• Les sondes PT100 sont sensibles aux longueurs de lignes et aux perturbations environnantes, elles doivent être raccordées aux régulateurs à l’aide de câbles blindés à 3 conducteurs.

• Les thermocouples doivent être raccordés par des câbles et des borniers compensés (de même type que le capteur) et suivant une polarité repérée par couleurs.

• Pour les sondes éloignées du régulateur de température, il est recommandé d’utiliser un transmetteur qui transforme le signal en 4-20mA.
