Les capteurs de température TOR

Il existe une multitude de capteurs de température, tant par leurs techniques que par leurs formes. Ils sont employés dans de nombreux domaines industriels.

Les capteurs de température TOR (Tout Ou Rien) sont utilisés comme sécurité thermique, à l’intérieur d’un moteur, d’un four industriel …

en cas de surchauffe, mais aussi comme régulation.

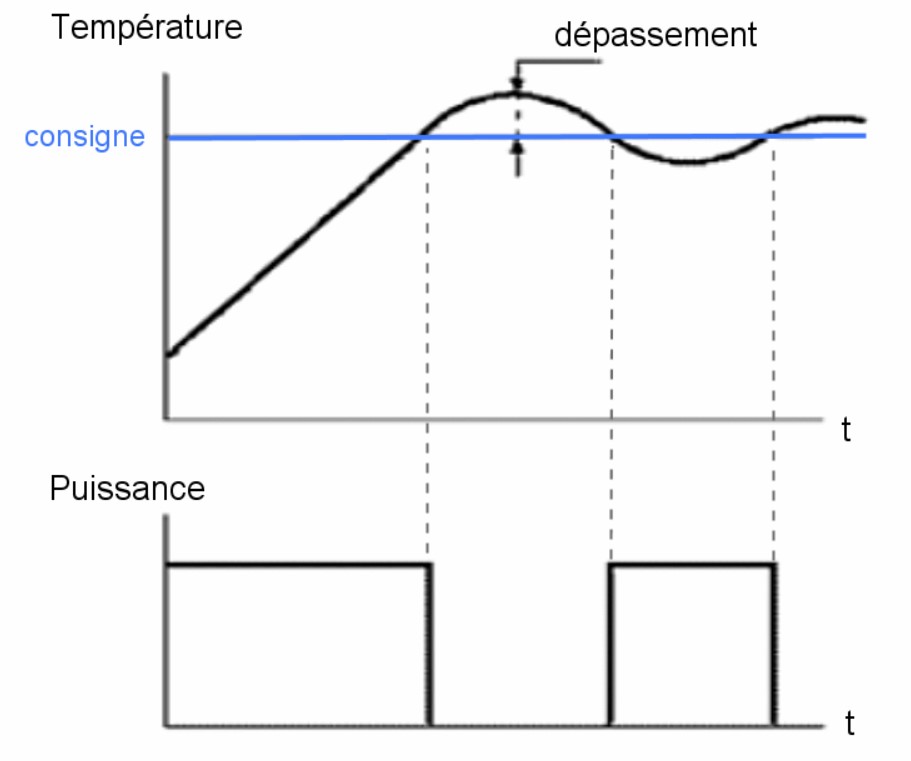

Exemple de régulation TOR :

• Grandeur physique mesurée : température
• Image informationnelle : signal logique(Thermostat) 0-1

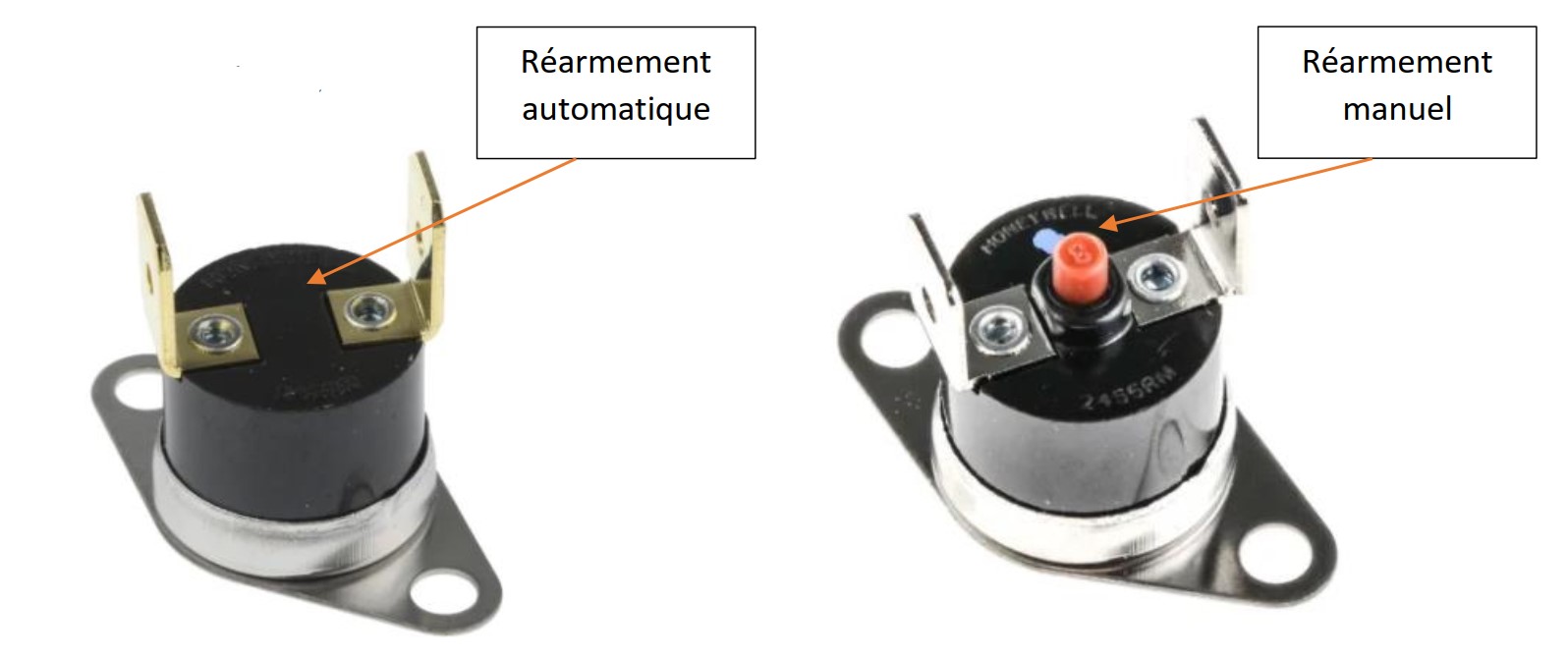

Le klixon :

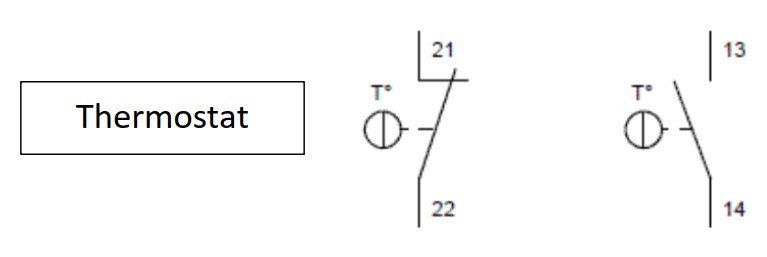

Symbole :

C’est un contact sec, comme un interrupteur, c’est-à-dire qu’il n’y a aucune différence de potentiel entre ses deux bornes, lorsqu’il est « Normalement Fermé », en usage normal (non déclenché) — au contraire d’une résistance, par exemple. Lorsque la température de matériel sur lequel il est au contact dépasse sa température de déclenchement, celui-ci déclenche et passe dans l’état « ouvert ».

Schéma :

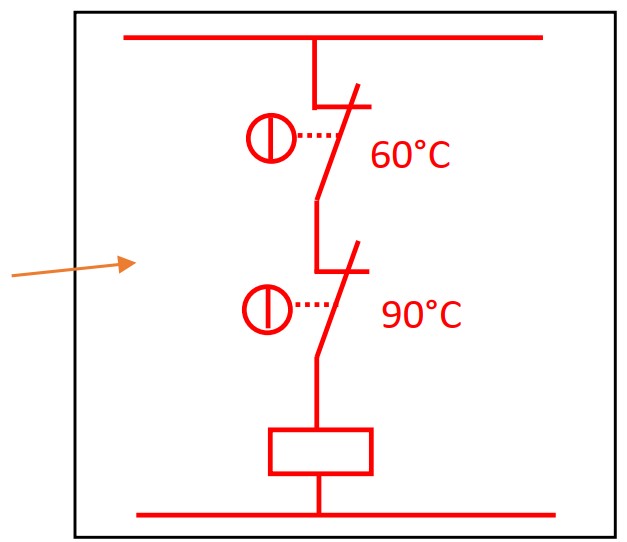

Schéma d’une régulation avec sécurité de surchauffe :

Ex : On régule à 60°C, on se met en sécurité à 90°C

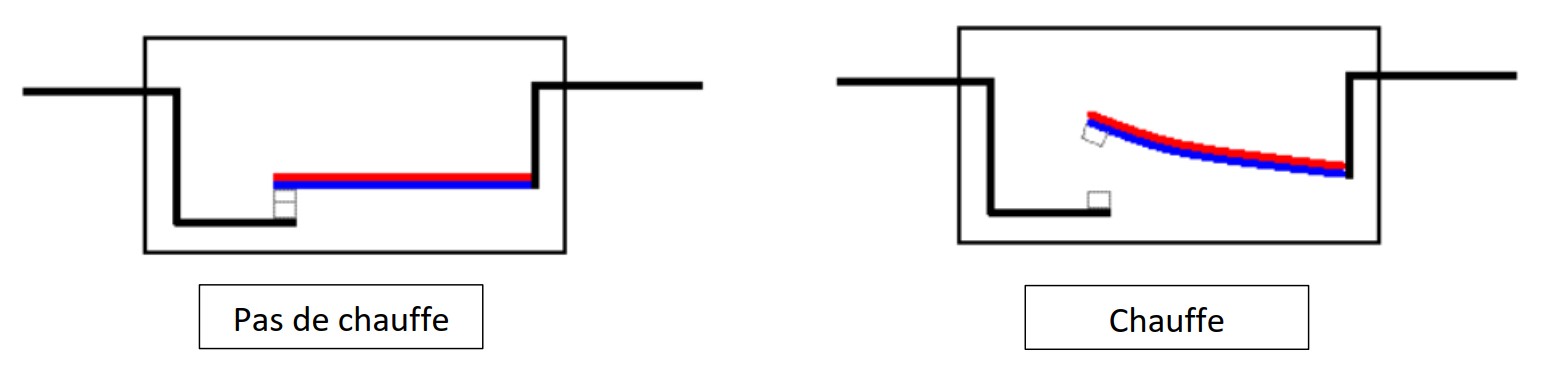

Fonctionnement :

Ces capteurs sont équipés à l’intérieur d’un bilame qui, avec la chaleur se déforme. Si la chaleur devient trop élevée le contact s’ouvre.

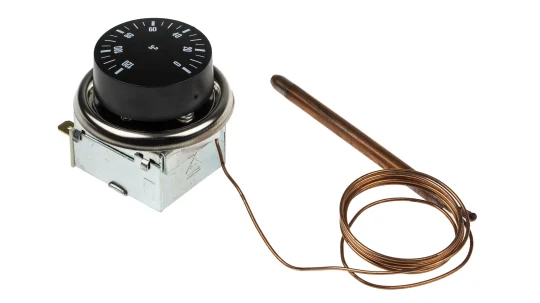

Autres capteur de température TOR :
